EzCad2J

RDシリーズ用
制御ソフトウェア

　

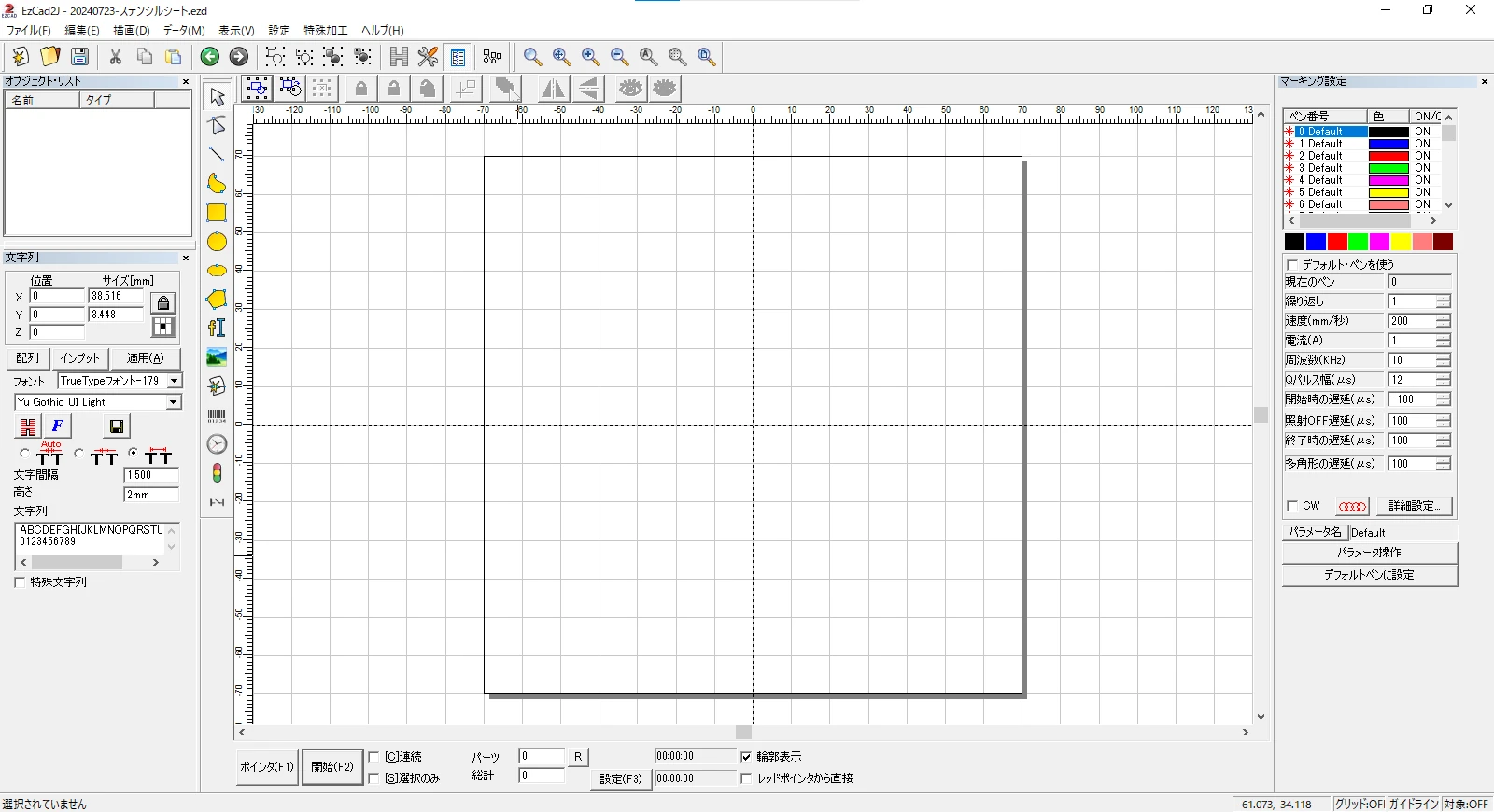

イメージEzCad2J

製品仕様

EzCad2Jは、以下のレーザーマーカーで使用する制御用ソフトウェアです。

  • RSD-SUNMAX-FL30
    •
  • RSD-SUNMAX-FL50
    •
  • RSD-SUNMAX-FL60MOPAcolor
    •
  • RSD-SUNMAX-UVZH
    •
  • RSD-SUNMAX-RF30
    •

    EzCad2Jは、機体に搭載されている制御用パソコンにインストールされており、更新はありません。再インストールする場合は、付属のUSBフラッシュメモリに保存されているEzCad2Jをコピーしてください。


    特長

  • EzCad2Jはレーザー加工用の汎用制御ソフトウェアです。Co2、YAG等、４種類のレーザータイプに対応していまが、EzCad2Jは機種に合わせて設定されています。
  • 一般的なマーキング加工は、外部ソフトウェアを使用することなく、EzCad2Jだけでデザインデータ作成から加工まで可能です。
  • 外部ソフトウェアで作成したアウトラインデータの読み込んで加工できます。
  • アウトラインデータは、輪郭のみ、またはハッチングによる塗りつぶし加工ができます。
  • 画像ファイルをインポートして、写真やロゴなどのマーキングを行えます。画像ファイルは、「階調による出力調整」、または「ディザ変換」による加工が行えます。
  • 回転加工機をサポートしています。
  • バーコードのマーキングをサポートしています。


    • インポート可能なファイル形式

    複数のファイル形式の読み込みに対応

    アウトラインフォーマット
    PLT - HPGL Plotter File (Corel Draw)、AI - Adobe Illustrator (日本語 Illustrator3 形式のみ)、DXF - Autodesk AutoCAD、DST - Tajima、NC - Mastercum、SVG、BOT、JPC

    画像フォーマット
    BMP - Windows BITMAP、JPG - JPEG フォーマットファイル、GIF - GIF フォーマットファイル、PNG - PNG フォーマットファイル、TGA - TGA フォーマットファイル、TIF - TIFF フォーマットファイル

    アウトラインフォーマットは、DXFを推奨します。
